Sådan vælger du den rigtige kedel-inducerede trækventilator til industrielle applikationer

At vælge det korrekte ventilatorsystem er en af ​​de vigtigste beslutninger, når man designer eller opgraderer en industrikedel. En korrekt størrelse kedelinduceret trækventilator kan forbedre forbrændingseffektiviteten betydeligt, opretholde et stabilt ovntryk, reducere brændstofforbruget og forlænge kedeludstyrets levetid. Valg af den forkerte ventilatormodel kan dog føre til utilstrækkelig træk, for stort energiforbrug, vibrationsproblemer og hyppige vedligeholdelsesproblemer.

Mange industrielle brugere fokuserer kun på ventilatorkapacitet og motoreffekt under indkøb, men en pålidelig udvælgelsesproces kræver en dybere forståelse af driftsbetingelser, systemmodstand, gaskarakteristika og fremtidige produktionskrav.

1. Forstå rollen som en kedel-induceret trækventilator

En induceret trækventilator er installeret ved udløbssiden af ​​et kedelsystem for at fjerne forbrændingsgasser og skabe undertryk inde i ovnen. I modsætning til ventilatorer med tvungen træk, der tilfører forbrændingsluft, styrer en kedel-induceret trækventilator udstødningsstrømmen og sikrer, at røggassen bevæger sig jævnt gennem støvsamlere, economizers og skorstene.

I industrielle applikationer såsom kraftværker, kemiske fabrikker, stålværker og biomasseenergiprojekter skal ventilatoren fungere kontinuerligt under høje temperaturer og nogle gange korrosive forhold. Derfor er det afgørende at vælge et passende ventilatordesign for at opnå stabil kedeldrift.

Før de vælger en kedel-induceret trækventilator, bør ingeniører analysere flere nøgleparametre, herunder påkrævet luftstrømsvolumen, totalt tryk, gastemperatur, støvkoncentration, installationsmiljø og driftstimer.

2. Beregn påkrævet luftstrøm og tryk

Det første trin i valg af ventilator er at bestemme det faktiske luftstrømsbehov i kedelsystemet. Luftstrømsbehovet afhænger af kedelkapacitet, brændstoftype, forbrændingseffektivitet og overskydende luftforhold.

For eksempel kan en industriel dampkedel med 50 tons i timen, der brænder kul, kræve en meget større udstødningskapacitet sammenlignet med en naturgaskedel med samme effekt, fordi kulforbrænding giver større røggasvolumen og flere støvpartikler.

Trykkravet er lige så vigtigt. Kedel-induceret trækventilator skal overvinde modstand fra:

Kedelovn og konvektionssektioner

Støvsamlere eller posefiltre

Luftforvarmere

Kanalsystemer

Tryktab i skorstenen

En almindelig fejl er kun at vælge en ventilator i henhold til kedelydelsen uden at beregne den komplette systemmodstand. Dette resulterer ofte i en ventilator, der ikke kan opretholde et stabilt ovntryk.

En praktisk tilgang er at beregne det nødvendige tryk med en sikkerhedsmargin på omkring 10%-15% for at håndtere fremtidige driftsændringer.

3. Overvej røggaskarakteristika

Forskellige brændstoffer skaber forskellige arbejdsbetingelser for en induceret trækventilator. Kulfyrede kedler producerer normalt højtemperatur-røggas indeholdende askepartikler, mens biomassekedler kan generere klæbrigt støv og fugt.

Til et biomassekraftværksprojekt i Sydøstasien oplevede det originale udstødningssystem hyppigt slid på blæserbladene efter kun flere måneders drift. Årsagen var, at den valgte ventilator var designet til rene gasapplikationer frem for støvfyldte miljøer.

Efter at have erstattet den med en specialdesignet kedel-induceret trækventilator med slidbestandige vinger og en forstærket husstruktur, steg vedligeholdelsescyklussen fra flere måneder til mere end et år.

Denne sag viser, at valg af ventilatormateriale og strukturelt design er lige så vigtigt som luftstrømskapaciteten.

4. Vælg det korrekte ventilatordesign og materiale

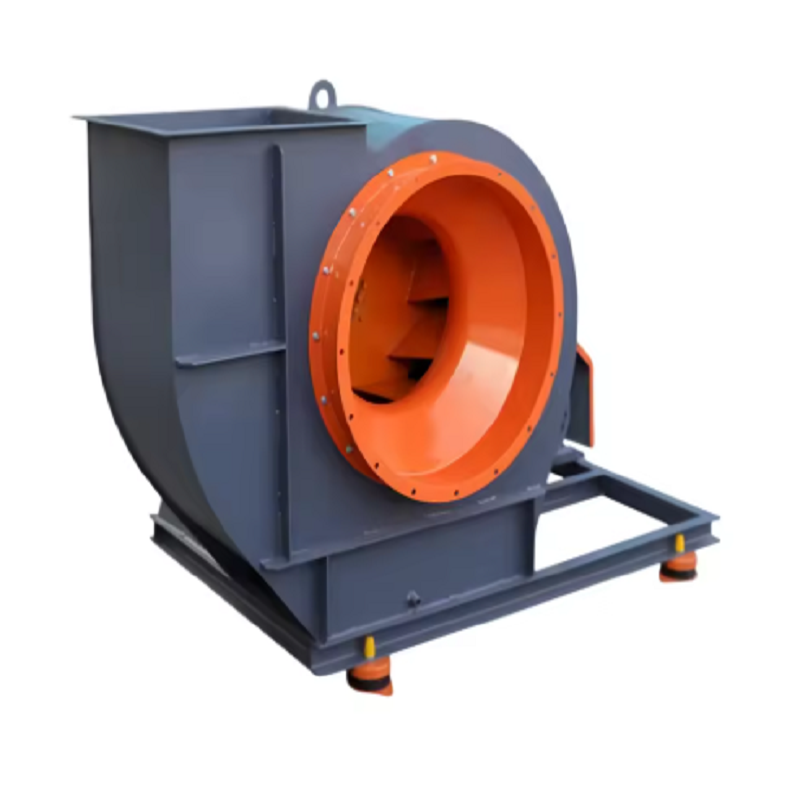

Industrielle kedelventilatorer er normalt centrifugalventilatorer, fordi de kan give højt tryk og stabil luftstrøm under krævende forhold.

Når du vælger en kedelinduceret trækventilator, bør flere designfaktorer evalueres:

Bladdesign

Bagudbøjede klinger er almindeligt anvendt, fordi de tilbyder høj effektivitet og stabil ydeevne. Fremadbuede designs kan give højere luftstrøm, men forbruger normalt mere energi.

Materialevalg

Til højtemperaturapplikationer kan producenter bruge varmebestandigt stål eller forstærket kulstofstål. Hvis røggassen indeholder ætsende komponenter, kan det være nødvendigt med yderligere overfladebehandling eller specielle legeringer.

Bær beskyttelse

For kedler, der brænder kul, biomasse eller affaldsmaterialer, kan slidbestandige belægninger på vinger og indløbsområder i høj grad reducere nedetiden.

Valg af den rigtige struktur baseret på faktiske arbejdsforhold kan hjælpe med at undgå unødvendige udskiftningsomkostninger.

5. Energieffektivitet og driftsomkostningsanalyse

Energiforbrug er en anden vigtig faktor, når du vælger en ventilator. Da industrikedler ofte kører 8.000 timer eller mere årligt, kan selv små effektivitetsforbedringer skabe betydelige besparelser.

For eksempel opgraderede et produktionsanlæg, der driver et 10 MW kedelsystem, sin gamle ventilator med fast hastighed til en højeffektiv kedelinduceret trækventilator udstyret med variabel frekvensstyring (VFD).

Før opgradering:

Blæsermotoreffekt: 315 kW

Årlig driftstid: 7.500 timer

Hyppige justeringstab på grund af drift med fast hastighed

Efter opgradering:

Ventilatoreffekt justeres automatisk efter kedelbelastning

Elforbrug reduceret med cirka 20 %

Ovntrykket blev mere stabilt

Investeringsomkostningerne blev dækket inden for få år gennem reducerede eludgifter.

6. Tjek blæserens pålidelighed og vedligeholdelseskrav

En blæser af høj kvalitet skal ikke kun give god ydeevne, når den er ny, men også opretholde en stabil drift over mange år.

Før de køber en kedel-induceret trækventilator, bør industrielle brugere kontrollere:

Lejetype og levetid

Vibrationskontrol design

Bladbalanceringsnøjagtighed

Beklædningsstyrke

Tilgængelighed af reservedele

Producentens tekniske support

Regelmæssig vedligeholdelse bør omfatte vibrationsovervågning, inspektion af lejesmøring, kontrol af bladoverfladen og test af motorens tilstand.

Mange uventede fejl er ikke forårsaget af dårlig ventilatorkvalitet, men af ​​ukorrekt vedligeholdelsespraksis.

7. Reelt projekteksempel: Kedelventilatoropgradering i en kemisk fabrik

Et kemisk produktionsanlæg, der driver en kedel på 75 ton i timen, stod over for adskillige problemer, herunder ustabilt ovntryk, højt elforbrug og hyppige ventilatorvibrationer.

Den originale ventilator havde utilstrækkelig trykkapacitet, fordi yderligere filtreringsudstyr var blevet tilføjet efter installationen, hvilket øgede systemets modstand.

Ingeniørteamet gennemførte en komplet systemanalyse og valgte en ny kedelinduceret trækventilator med:

Højere trykevne

Forbedret aerodynamisk bladdesign

Drev med variabel frekvensstyring

Forstærket vibrationsbestandig struktur

Efter installationen opnåede kedelsystemet:

Mere stabilt negativt ovntryk

Reducerede ventilatorvibrationsniveauer

Lavere årligt elforbrug

Længere vedligeholdelsesintervaller

Dette projekt viser, at blæservalg altid bør overveje hele kedelsystemet i stedet for at udskifte udstyr udelukkende baseret på tidligere specifikationer.

8. Sidste tjekliste før køb af en kedel-induceret trækventilator

Inden der træffes en endelig beslutning, bør industrielle købere bekræfte følgende punkter:

Er den nødvendige luftstrøm og tryk blevet nøjagtigt beregnet?

Er ventilatoren egnet til brændstoftypen og røggasforholdene?

Kan materialet modstå temperatur- og korrosionskrav?

Er motoreffekten optimeret til langtidsdrift?

Leverer producenten tekniske tegninger og ydeevnedata?

Er reservedele og eftersalgsservice tilgængelige?

En nøje udvalgt kedel-induceret trækventilator kan forbedre kedlens effektivitet, reducere driftsomkostningerne og give pålidelig ydeevne gennem hele udstyrets livscyklus. For industrielle kedelprojekter er den bedste løsning ikke altid den største blæser eller den mest kraftfulde motor. Det rigtige valg er ventilatoren, der matcher de faktiske driftsforhold, giver stabil luftstrøm og leverer langsigtede økonomiske fordele.
