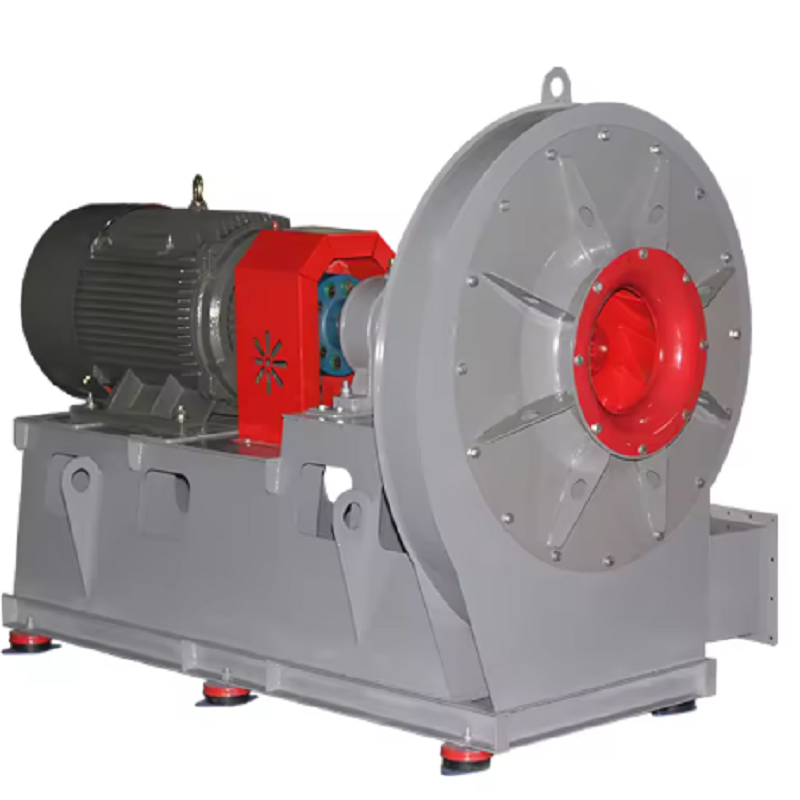

Tilpassede centrifugalventilatorer vinder popularitet for specialiserede industrielle luftbehandlingssystemer

Industriel ventilation er sjældent en one-size-fits-all-applikation. En ventilator, der fungerer godt i et generelt ventilationssystem, er muligvis ikke egnet til en proces, der håndterer slibende støv, ætsende gasser, højtemperaturluft eller konstant skiftende trykforhold. Dette er grunden til, at skræddersyede centrifugalventilatorløsninger vinder opmærksomhed i specialiserede industrielle luftbehandlingssystemer. I stedet for at vælge en standardmodel og forsøge at tilpasse systemet omkring det, kan ingeniører konfigurere ventilatoren i henhold til den faktiske luftstrøm, tryk, temperatur, materiale og driftsforhold.

Hvorfor standardventilatorvalg ikke altid er nok

I praktiske projekter er den nødvendige luftstrøm kun en del af udvælgelsesprocessen. En proces kan kræve 30.000 m³/h luft ved f.eks. 3.000 Pa statisk tryk, mens den transporterede gas kan nå 180°C og indeholde fint støv. At vælge en centrifugalventilator kun baseret på luftstrøm kan resultere i utilstrækkeligt tryk, for stort strømforbrug eller for tidligt slid på pumpehjulet.

En bedre tilgang er at etablere det komplette driftspunkt, før du vælger udstyret. Ingeniører bør bestemme luftstrøm, statisk tryk, gastemperatur, gasdensitet, støvkoncentration, korrosivitet, driftstimer og installationshøjde. Disse parametre bestemmer pumpehjulets design, motoreffekt, huskonstruktion, akselarrangement, lejekonfiguration og materialevalg.

Impellerdesign skal matche processen

Løbehjulet er en af ​​de vigtigste komponenter i en centrifugalventilator, især i applikationer, der involverer støv eller partikler. Bagudbøjede vinger vælges ofte, hvor energieffektivitet og stabil drift er prioriteret, mens radiale eller kraftige vingedesign kan være mere passende til materialebelastet luft.

Overvej f.eks. et støvopsamlingssystem, der håndterer ca. 25.000 m³/h ved 2.500 Pa. Hvis luften indeholder slibende partikler, kan et letvægts standardløbehjul opleve hurtig bladerosion. Et skræddersyet design kan bruge tykkere klinger, forstærket konstruktion eller slidbestandige materialer i områder med stor påvirkning. Målet er ikke blot at gøre pumpehjulet stærkere; vingegeometrien skal stadig opretholde en aerodynamisk effektivitet.

Materialevalg kan bestemme levetiden

Materialevalg bliver kritisk, når en centrifugalventilator håndterer ætsende gasser eller højtemperaturluft. Kulstofstål kan være tilstrækkeligt til almindelig ventilation, men anvendelser, der involverer kemiske dampe, fugt eller aggressive gasser, kan kræve rustfrit stål eller specialiserede belægninger.

Til højtemperaturapplikationer skal ingeniører også overveje mere end kappematerialet. Akseludvidelse, lejetemperatur, tætningsarrangementer, koblingskonfiguration og motorplacering kan alle påvirke pålideligheden. I en typisk ovnudstødningsanvendelse kan flytning af motoren væk fra den varme gasstrøm og brug af et passende akselafkølingsarrangement reducere varmeoverførslen til lejerne betydeligt.

Casestudie: Forbedring af et støvudsugningssystem

Et produktionsanlæg drev et støvudsugningssystem, hvor den eksisterende ventilator ofte oplevede vibrationer og faldende luftstrøm. Den originale enhed var valgt i henhold til det nominelle luftstrømskrav, men selve processen indeholdt mere slibestøv end oprindeligt forventet.

Inspektion viste, at støvophobning og ujævnt slid havde ændret pumpehjulets balance. I stedet for blot at udskifte motoren, gennemgik ingeniørteamet hele driftstilstanden. Den nye centrifugalblæser blev designet med en mere passende pumpehjulskonfiguration, forstærkede slidområder, forbedret adgang til rengøring og en motor, der er dimensioneret til den faktiske systemmodstand.

Efter installationen registrerede anlægget mere stabil luftstrøm og væsentligt reduceret vibration. Endnu vigtigere er det, at vedligeholdelsesintervallerne blev nemmere at forudsige, fordi ventilatoren var blevet designet omkring de faktiske støvbelastningsforhold snarere end et teoretisk driftspunkt med ren luft.

Tryktab skal beregnes før endelig udvælgelse

En almindelig fejl i ventilatorprojekter er at vælge udstyr efter luftstrøm, mens systemets modstand undervurderes. En centrifugalventilator skal overvinde det totale tryktab, der genereres af kanaler, knæ, filtre, spjæld, varmevekslere, cykloner, scrubbere og andre komponenter.

En praktisk beregning bør omfatte både statiske og dynamiske tab. Hvis et system kræver 20.000 m³/h, og den beregnede modstand er 2.800 Pa, vil det ikke løse problemet at vælge en ventilator, der er normeret til 20.000 m³/h og 2.000 Pa. Ventilatoren kan fungere væk fra det tilsigtede punkt, hvilket resulterer i utilstrækkelig luftstrøm eller ustabil drift.

For eftermonteringsprojekter bør ingeniører måle det faktiske differenstryk, hvor det er muligt, i stedet for udelukkende at stole på gamle designdokumenter. Feltmålinger kan afsløre tilstoppede filtre, underdimensionerede kanaler, delvist lukkede spjæld eller andre skjulte kilder til modstand.

Tilpasning kan også reducere energiforbruget

Tilpasning betyder ikke nødvendigvis en dyrere ventilator med lavere driftsomkostninger. Korrekt aerodynamisk matchning kan faktisk reducere energiforbruget af en centrifugalventilator i løbet af dens levetid.

Antag, at en industriventilator kører 8.000 timer om året og kræver 75 kW ved sit normale driftspunkt. Selv en reduktion på 5 kW i det gennemsnitlige strømforbrug repræsenterer cirka 40.000 kWh årlige elbesparelser. Ved en elpris på $0,10 pr. kWh svarer det til omkring $4.000 pr. år.

Dette er grunden til, at ventilatoreffektiviteten bør evalueres ved hjælp af hele driftscyklussen i stedet for kun købsprisen. En lidt dyrere blæser kan give et hurtigere investeringsafkast, hvis den kører tættere på sit bedste effektivitetspunkt og undgår unødvendig trykdannelse.

Drift med variabel hastighed bør overvejes

Mange industrielle processer fungerer ikke med et konstant luftstrømsbehov. I disse tilfælde kan et drev med variabel frekvens tillade centrifugalventilatoren at justere hastigheden i overensstemmelse med det faktiske procesbehov.

For eksempel, hvis et ventilationssystem kun kræver fuld luftstrøm under spidsproduktion, spilder energi ved at køre ventilatoren kontinuerligt ved maksimal hastighed. Reduktion af blæserhastigheden i perioder med lavere efterspørgsel kan give betydelige besparelser, fordi blæsereffekten ændres omtrent med terningen af ​​rotationshastigheden under sammenlignelige forhold.

Variabel hastighedskontrol bør dog ikke tilføjes blindt. Ventilator, motor, drev, lejer og systemstyringsstrategi skal evalueres sammen. Driftsområdet skal også forblive inden for producentens anbefalede ydeevne.

Støj og vibrationer er en del af designet

Støj er en anden faktor, der nogle gange ignoreres indtil efter installationen. En tilpasset centrifugalblæser kan inkorporere foranstaltninger såsom optimeret bladgeometri, passende rotationshastighed, fleksible forbindelser, vibrationsisolering og akustisk behandling.

Vibration bør også behandles ved kilden. Under idriftsættelsen bør teknikere kontrollere akselopretning, pumpehjulsbalance, lejetilstand, fundamentstivhed og koblingsopretning. Hvis der måles vibrationer ved ventilatorhuset, er det nyttigt at sammenligne aflæsninger ved forskellige hastigheder i stedet for at antage, at udskiftning af lejer vil løse problemet.

Vedligeholdelsesadgang bør designes på forhånd

En ventilator, der yder godt, men som er svær at vedligeholde, kan blive dyr med tiden. Til industrielle applikationer kan tilpassede centrifugalventilatordesigns omfatte inspektionsdøre, afløbspunkter, udskiftelige slidplader, fedtadgang, opdelte huse og andre funktioner baseret på vedligeholdelseskravene.

Til støvhåndteringsapplikationer er let adgang til pumpehjulet særligt værdifuldt. Teknikere bør være i stand til at inspicere opbygning og slitage uden at skille enheden helt ad. Dette reducerer nedetiden for vedligeholdelse og gør tilstandsbaseret inspektion mere praktisk.

Hvad ingeniører bør give, når de bestiller en tilpasset ventilator

For at undgå unødvendige redesigns bør kunder give så mange driftsoplysninger som muligt, før de anmoder om et tilbud. Den tekniske specifikation bør som minimum omfatte:

Påkrævet luftstrøm, helst i m³/h, m³/s eller CFM

Statisk tryk eller totaltryk

Gastemperatur

Gasdensitet, når den er væsentlig forskellig fra standardluft

Støvkoncentration og partikelegenskaber

Korrosiv gassammensætning, hvis relevant

Nødvendige åbningstider

Installationshøjde

Krav til strømforsyning og motor

Indendørs eller udendørs installation

Rotationsretning og udledningsretning

Pladsbegrænsninger

Krav til støj

Gældende standarder eller certificeringskrav

Med disse parametre kan producenten vælge den passende centrifugalblæserkonfiguration i stedet for at stole på antagelser.

Tilpasning bør løse et specifikt ingeniørproblem

Formålet med tilpasning er ikke at tilføje unødvendige funktioner. En god skræddersyet centrifugalventilator bør opfylde et klart defineret driftskrav: højere tryk, slibende materialer, ætsende gasser, forhøjet temperatur, begrænset installationsplads, lavere energiforbrug, lettere vedligeholdelse eller forbedret pålidelighed.

Inden et design færdiggøres, bør ingeniører sammenligne den foreslåede ventilatorkurve med den faktiske systemkurve og verificere motoreffekten, driftspunktet, effektiviteten og sikkerhedsmarginen. Til kritiske applikationer kan fabriksydelsestest og vibrationstest give yderligere tillid før forsendelse.

Efterhånden som industrielle processer bliver mere specialiserede, vil tilpasset ventilatorteknik fortsat spille en vigtig rolle i lufthåndtering. Den mest effektive tilgang er at starte med procesbetingelserne, beregne de reelle systemkrav og derefter konfigurere centrifugalblæseren omkring disse krav. Denne metode kan kræve mere ingeniørarbejde i begyndelsen, men den kan forhindre almindelige problemer såsom utilstrækkelig luftgennemstrømning, for stort energiforbrug, for tidligt slid og gentagen vedligeholdelse senere i udstyrets levetid.
